One Way Bearing

Salah satu cara bantalan adalah jenis bantalan elemen rolling , di dalam cangkang logam yang banyak mengandung roller, jarum atau bola, dan bentuk rolling seat (lubang) . Begitu   yang satu cara bantalan berputar bebas dalam satu arah dan kunci di tempat ketika berbalik ke arah yang berlawanan. T-nya rol sprag yang terletak di antara dua elemen sedikit miring untuk mengunci posisi dan langsung menghentikan elemen kedua dari pemintalan. (Disebut "satu arah" atau cluch satu arah ) .

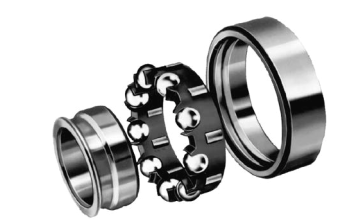

Struktur CSK One Way Bearing Bawah:

Seri CSK one way bearing adalah freewheel tipe sprag yang diintegrasikan ke dalam 62 series ball bearing (kecuali ukuran 8 dan 40).   Ini didukung bantalan, minyak pelumas dilumasi dan terlindungi dari debu yang lebih besar dari diameter 0,012 inci (3,3 mm).   direkomendasikan terutama bila suhu kerja melebihi 122 ° F (50 ° C).   Bantalan salah satu tipe CSK adalah minyak yang dilumasi dan disegel di atas kotoran kasar . Tipe 2RS dilengkapi segel bibir karet terpadu untuk perlindungan kotoran dan kelembaban yang lebih baik, mereka agak lebih lebar untuk menampung segel.

APLIKASI:

Salah satu cara bearing menggunakan spring loaded sprag rol yang memungkinkan satu elemen freewheel di sekitar yang lain sampai arah dibalik. sering digunakan dalam transmisi pergeseran otomatis dari mobil.   juga   dalam berbagai jenis   sepeda motor, dan aplikasi kerekan , dan bantalan satu arah terkadang digunakan sebagai perangkat backstopping pada beberapa jenis sistem conveyor.

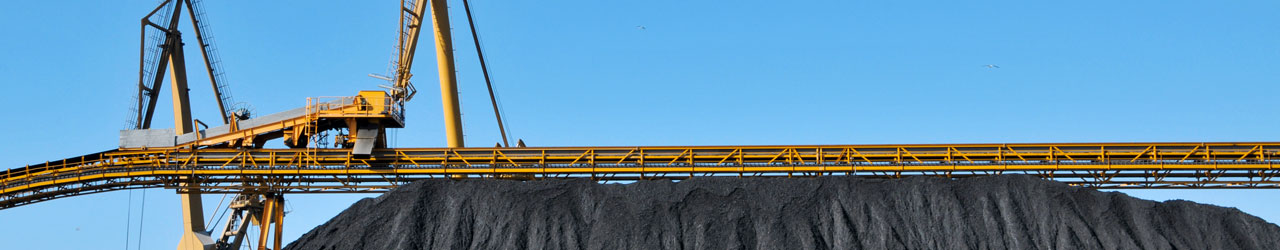

O ne way bearing juga ikut berperan sebagai mekanisme backstopping pada konveyor cenderung. Konveyor beban yang beroperasi dalam posisi miring sering berusaha berlari mundur saat mekanisme penggerak dihentikan. Dalam aplikasi ini, elemen luar menempel pada conveyor dengan menggunakan torsi. Elemen bagian dalam kopling kemudian berputar bebas dengan gerak maju konveyor. Jika konveyor mencoba berlari mundur, rol sprag dilibatkan dan gerakannya terhenti.

JENIS:

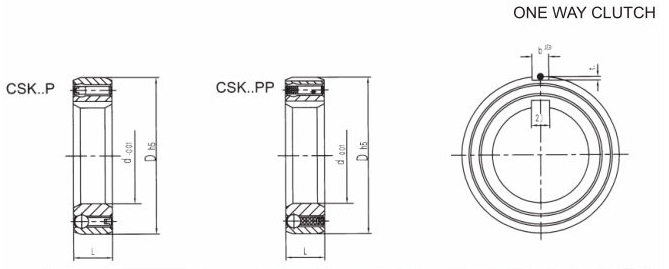

Selain model CSK dasar . tipe CSK..P memiliki keyway pada balapan dalam.

CSK..PP memiliki gantungan kunci pada balapan dalam dan luar.

CSK..2RS

CSK. .2RS satu arah bantalan cengkeraman .197 "(5mm) lebih lebar dari bantalan Seri 62 standar, karena dilengkapi dengan lip stempel untuk mencuci.   bawah aplikasi

CSK..P

CSK. .P memiliki konstruksi dan dimensi luar yang sama seperti tipe CSK, namun memiliki keyway pada balapan dalam.

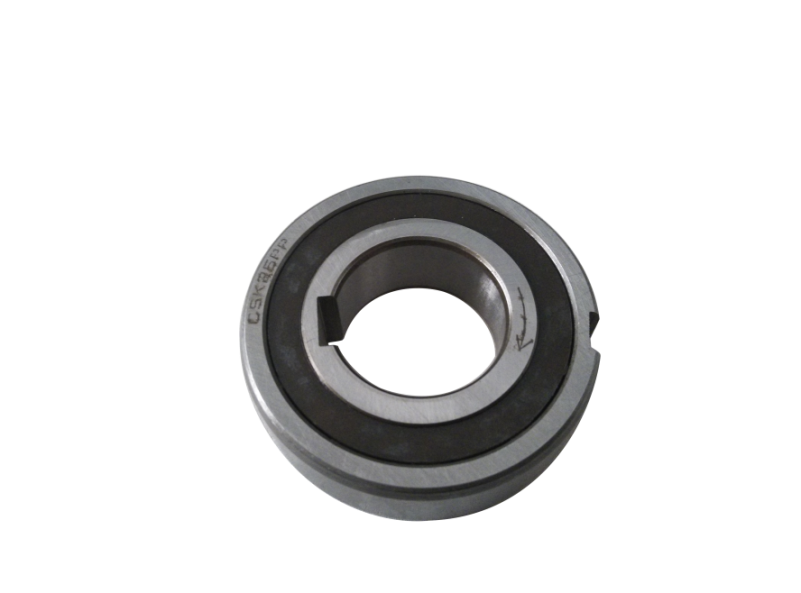

CSK..PP

CSK. .PP memiliki keyway pada balapan dalam dan luar.

Pemasangan bantalan satu arah

Untuk mencegah ring bagian dalam dan cincin luar tergelincir saat operasi backstop, mereka harus dipasang dengan penekanan tombol yang kuat.

Tolong u arbor tekan atau tekan ram hidrolik yang akan memberikan tekanan tetap. Jangan sekali-kali menggunakan alat palu atau alat lain yang perlu ditumbuk untuk mendorong kopling ke tempat peristirahatannya.   Perumahan diputar relatif terhadap poros ke arah tanda panah dan tanda LOCK yang tertera pada cangkir.
