Komponen Pulley Konveyor

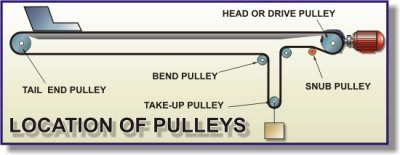

Katrol conveyor digunakan pada konveyor untuk mendukung dan membelokkan belting melalui struktur conveyor. Katrol conveyor juga menyediakan mekanisme dimana ban berjalan dapat dilatih untuk berlari (track) benar sepanjang pemogokan konveyor. Umumnya, puli terletak di ujung struktur conveyor dan pada pengaturan pengambilan. Katrol digunakan untuk mentransmisikan daya drive ke ban berjalan dan dengan demikian, dikenai kekuatan ketegangan sabuk dinamis pada conveyor.

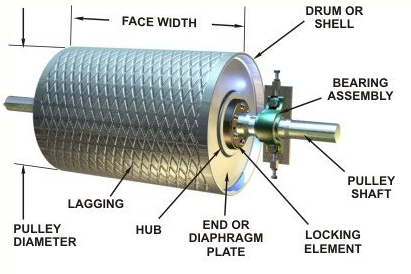

Komponen Ban Konveyor:

Drum atau Shell : Drum adalah bagian katrol yang bersentuhan langsung dengan ikat pinggang. Cangkangnya dibuat dari lembaran baja gulung atau dari pipa baja berongga.

Diafragma Pelat : Diafragma atau pelat ujung katrol adalah cakram melingkar yang dibuat dari pelat baja tebal dan dilas ke dalam cangkang di setiap ujungnya, untuk memperkuat drum.

Pelat akhir bosan di pusat mereka untuk mengakomodasi poros katrol dan hub untuk elemen penguncian katrol.

Poros : Poros dirancang untuk mengakomodasi semua kekuatan terapan dari sabuk dan / atau unit drive, dengan defleksi minimum.   Poros terletak dan terkunci pada hub ujung cakram dengan menggunakan elemen pengunci. T ia poros dan karenanya katrol poros sering melangkah.

Unsur Pengunci : Ini adalah barang-barang produksi presisi tinggi yang dipasang di atas poros dan masuk ke hub pulley. Elemen pengunci melampirkan katrol dengan kuat ke poros melalui pelat ujung.

Hub : Hub dibuat dan rumah mesin yang dilas ke pelat akhir.

Lagging : Terkadang diperlukan atau diinginkan untuk memperbaiki gesekan antara ban berjalan dan katrol dalam rangka meningkatkan torsi yang dapat ditransmisikan melalui katrol penggerak.   Peningkatan traksi pada katrol juga membantu latihan sabuk.   Dalam kasus seperti itu permukaan katrol drum `tertinggal` atau dilapisi bahan karet.

Bearing:   Bearing yang digunakan untuk katrol conveyor pada umumnya adalah bantalan rol bulat, dipilih untuk karakteristik pendukung radial dan aksial mereka.   Bantalannya adalah self-aligning relatif terhadap raceways mereka, yang berarti bahwa bantalan dapat 'misaligned' relatif terhadap blok poros dan plummer, sampai tingkat tertentu. Dalam istilah praktis ini menyiratkan bahwa lentur poros di bawah kondisi terisi serta misalignment kecil dari struktur pendukung puli, dapat diakomodasi oleh bearing.

APLIKASI:

Bantalan rol bulat tersedia dengan rol tugas berat dan sangkar yang sesuai untuk permintaan ekstrem aplikasi keras seperti layar getar. Mesin Konveyor Pertambangan, dan katrol conveyor pertambangan massal. Dalam lingkungan operasional agresif semacam ini, bantalan rol spherical adalah satu-satunya jenis yang memberikan kehidupan pelayanan yang dapat diterima. umumnya memiliki rentang hidup yang lebih panjang dibanding jenis bantalan lainnya.

Model Utama:

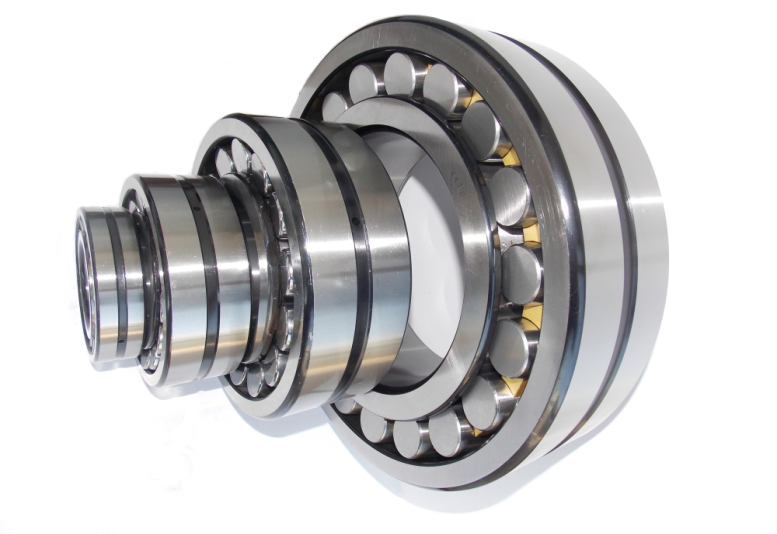

Bantalan rol bulat

Seri 222 .., 223 .., 230 .., 231 .., 232 .., 239 .. 240 .., 241 .., CA / CC / W33
